還り温度制御弁「Eco-V[エコヴィ]」 (大温度差対応)
還り温度制御弁「Eco-V」は、ファンコイル(以下、FCU)空調における
過流量を防止し、往・還の温度差を補償するツールです。
FCUの出口温度を制御することで、設計基準水量以上に流れてしまう
無駄を防止し、水搬送動力を大幅に低減します。
また温度差を確保して1次側に戻すことができるため、
蓄熱槽システムや地域冷暖房など、熱源運転の高効率化を実現し、
システムCOPを向上させます。

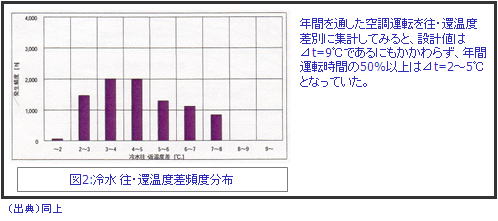

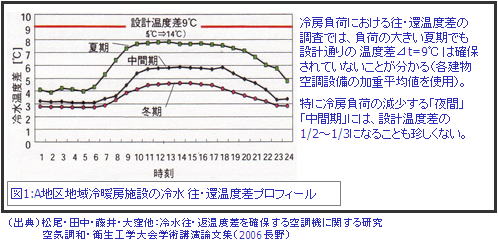

 【開発の背景@】 冷温水の往・還の「温度差」の現状

近年、導入されているVAV、ファンインバータ制御、大温度差搬送システム、
熱源ポンプの台数制御やインバータ制御などは、 熱媒である冷温水の温度差が
「設計どおり確保」され「一定であること」を前提としていますが、
現状はそれを実現できていない例が多いです。

 【開発の背景A】 FCU空調の問題点
冷温水を熱源とした空調システムの中でも、強/中/弱の3段階で
風量制御されるFCUは、 低負荷時には弱風運転になるという特性から、
熱交換能力が大幅に低下します。
2次側で十分に熱交換しないまま1次側に戻ってしまうと、搬送動力が無駄に
なるだけでなく、熱源(熱源機、熱交換器、蓄熱槽、地域冷暖房)の
運転効率にまで悪影響を与えてしまいます。
 1.還り温度補償機能付き
FCUコントローラからの信号で動作し、弁内蔵センサで還り水温制御を
行います。
室温制御と連携を取りながらバルブ側で比例制御するため、過流量を
防止するだけでなく 年間を通して、往・還りの温度差を確保します。
 2.コミッショニング対応機能付き
コミッショニング対応機能を搭載したFCU二方弁です。
これまでのFCU空調のコミッショニングの対象は、室温や設定温度、
風量のみでしたが、「Eco-V」はバルブ開度,還り水温を出力することができます。

 ※中央監視から設定・計測する際は、
   FCUコントローラ(LONWORKS対応)
をご使用ください。
 3.病院やホテルに最適な静音型
スプリングリターンの熱動グローブ弁のため、
ウォーターハンマーや締切時の水切音が抑えられ、静音性に大変優れています。
 4.メンテナンスも容易
LEDランプが搭載されており、弁の外部から動作状態が分かります。
またメンテナンスの際は、部品単位で交換できる構造になっています。

 【仕様】 アクチュエータ部
項 目 仕 様 備 考
 電源定格  AC100 - 200V ±10%,
  50/60Hz

 最大消費電力  5.0W  安定後
 突入電流  100V時: 1.5A以下
 200V時: 3.0A以下

 使用周囲温度  5 - 45℃  結露なきこと
 絶縁抵抗  50MΩ以上
 耐電圧  AC1500V 1分間
 還り温度
 設定可能範囲
 冷水: 10-19℃
 温水: 30-69℃
 仕様に則して
 出荷時に設定
 温度センサ  センサ :NTCセンサ(サーミスタ)
 定格  :3950K±1%,
      R25 = 10kΩ±2%
 バルブ部内蔵

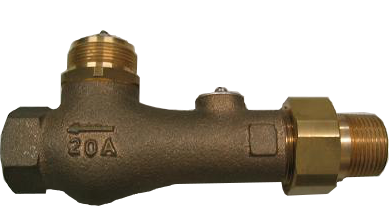

 【仕様】 バルブ本体部
項 目 仕 様
 Cv値  2.0
 動作差圧  最大: 0.45MPa
 最小:  0 MPa
 耐水圧  1.0 MPa(オプション:1.6MPa)
 使用流体  冷水、温水
 使用流体温度  5 - 85℃
 接続口径  入口: R3/4(オステーパーネジ)
 出口: Rc3/4(メステーパーネジ)
 材料  CAC406
 電源OFF時  全閉(スプリングリターン)
