■ カゼコン FCUコントローラ（LONWORKS対応）

FCU用コントローラ（LONWORKS対応）「KC8000-Lシリーズ」
１. LONWORKS(R)対応のFCUコントローラ
LONWORKS対応のFCUコントローラです。
オープンネットワークを使用しているので増改築時の柔軟性と省配線システムを
マルチベンダ環境で構築できます。
コントロールスイッチの有無により、FCU，制御弁の発停，温度設定，風量設定，
冷暖切替などの操作は、中央監視もしくはローカル環境など選択することができます。
２. コミッショニングに対応 （還り温度制御弁との組み合わせ時）
中央監視にて、FCU発停、冷暖・室温・風量の設定、状態監視などが可能です。
弊社「還り温度制御弁」との組み合わせで、バルブの開度や制御状態、FCU還り水温情報も
出力できるので、中央監視でコミッショニングが可能です。
【仕様】 電源ボックス
| 項 目 |
仕 様 |
備 考 |
KC8003
DL |
KC8003
DRL |
KC8003
DRL-S |
KC8003
DRL-S |
| 電源定格 |
AC100V 3W以下 |
±10% 50/60Hz |
| 温度センサ |
ｺﾝﾄﾛｰﾙ
ｽｲｯﾁ内蔵 |
レタンセンサ |
なし |
サーミスタ |
コントロール
スイッチ |
あり |
なし（一体型） |
|
| ネットワーク |
FT-X1 |
スマートトランシバ
フリートポロジー |
| 機能 |
①FCUとの接続
種類 有電圧リレー出力(３段階/強中弱)
定格 AC100V 2.5A 以下で使用
接続 FCUに使用されるｼﾛｯｺﾌｧﾝ用ｺﾝﾃﾞﾝｻﾓｰﾀ
②制御弁出力
種類 有電圧リレー出力
定格 AC100V 1.5A
接続 ON/OFF 制御弁または還り温度制御弁 |
2回路
|
| 接続 |
FCU複数台連動の場合はアダプタが必要です。 |
FCU１台にAD１台 |
| 動作周囲条件 |
温度 0～40℃
湿度 20～90％RH |
結露しないこと |
| 絶縁抵抗 |
50MΩ以上 |
|
| 耐電圧 |
AC1500V 1分間 |
|
| ケース |
ABS樹脂(難燃性 UL94 V-0 相当) 色：ブラック |
|
| 重量 |
560ｇ |
|
【仕様】 コントロールスイッチ
| 項 目 |
仕 様 |
備 考 |
| 電源定格 |
DC5V 1W以下 |
電源ボックス
より供給 |
| 操作部 |
運転ON/OFFスイッチ
温度設定スイッチ（UP/DOWN）
風量設定スイッチ
モード設定スイッチ |
|
| 表示部 |
現在温度 ： 表示単位（℃）
設定温度 ： 表示単位（℃）
風 量 ： 強/中/弱/自動
運転状態 ： 冷房/暖房/自動/送風 |
|
| 動作環境 |
温度 0～40℃
湿度 25～90％RH |
結露なきこと |
| ケ ー ス |
ABS樹脂（難燃性） 色：ホワイト |
|
| 重 量 |
90 g |
|

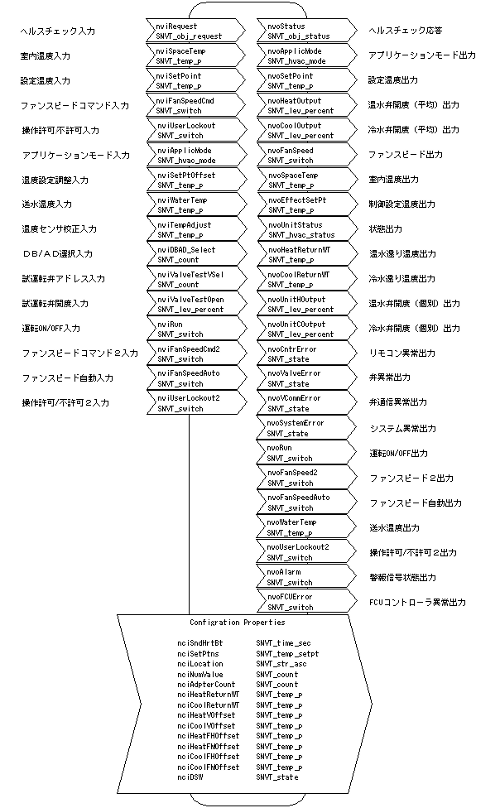

【仕様】 ネットワーク変数構成
|
|
|
