ファンスピードコントローラ




ファンスピードコントローラ「FS100シリーズ」

 1.FCU用ファンスピードコントローラ
FCU専用の風量コントローラです。
FCU,制御弁の発停,風量設定(強/中/弱)の手動操作ができます。
さらに低コストの電気式ファンスピードコントローラ「FS10」も ご用意しています。
 2.多床室でのパーソナル空調システムの構築
室温コントローラ「KCシリーズ」と組み合わせて、 低コストで各種要望に応じた
4床/6床病室パーソナル空調システムが可能です。
タッチスイッチ方式採用のスマートなデザインですので、病室になじみます。

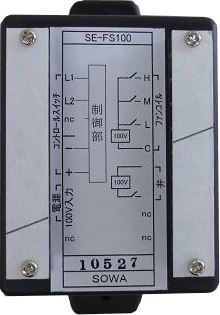

 【仕様】 電源ボックス
項 目 仕 様 備 考
 電源定格  AC100V, 3W以下
 取 付 け  FCU機側またはFCU付近
 接続  @ファン出力
 ・種類: 有電圧リレー出力
      (3段階:強/中/弱)
 ・定格: AC100V 2.5A以下で使用
 ・接続: FCUに使用されるシロッコファン用
       コンデンサモータ

 A制御弁出力
 ・種類: 有電圧リレー出力
 ・定格: AC100V, 1.5A
 動作周囲条件  温度: 0〜40℃
 湿度: 20〜90%RH
 結露なきこと
 絶縁抵抗  100MΩ以上
 耐 電 圧  AC 1500V, 1分間
 ケ ー ス  ABS樹脂(難燃性), 色:ブラック
 寸  法  幅82×奥行122×高70 mm
 重  量  400 g

【仕様】 コントロールスイッチ
項 目 仕 様 備 考
 動作環境  温度: 0〜40℃
 湿度: 25〜90%RH
 結露なきこと
 電源定格  DC5V, 1W以下   電源ボックス
より供給
 取 付 け  壁 面
 表示機能  風  量: 強/中/弱
 運転状態: LED点灯/消灯
 操作機能  発  停: 運転の開始/停止
 風量制御: 手動

 ケ ー ス  ABS樹脂(難燃性), 色:ホワイト
 寸  法  幅70×奥行30×高120 mm
 重  量  90 g
